Пружина – один из самых универсальных элементов механики, который встречается в мебели, автомобилях, электронике и даже в медицинском оборудовании. Несмотря на небольшие габариты, её работа критически важна для надёжности и комфорта конечного изделия. В статье мы подробно разберём, какие типы пружин существуют, какие параметры определяют их поведение, как выглядит технологический процесс изготовления пружин Москва и какие аспекты влияют на стоимость. Каждая стадия будет проиллюстрирована примерами, таблицами и списками, чтобы читатель получил полное представление о том, как из простой проволоки рождается сложный механический элемент.
Разнообразие типов пружин и их назначение

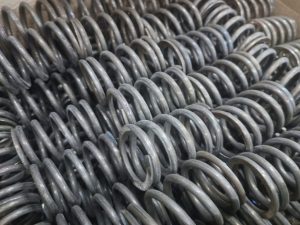

Пружины классифицируют по способу деформации, форме и области применения. Наиболее распространённые группы включают сжатия, растяжения, крутильные и листовые варианты. Сжатие используется в подвесках автомобилей, в амортизаторах мебели и в механизмах кнопок. Пружины растяжения часто встречаются в вентиляционных клапанах, в системах удержания и в спортивном оборудовании. Крутильные (торсионные) пружины применяют в часах, в дверных замках и в системах открывания крышек. Листовые (пружинные листы) находят своё место в подвесных системах грузоподъёмных кранов и в системах регулирования давления.
- Пружины сжатия – круглые витки, работающие под нагрузкой сжатия.
- Пружины растяжения – обычно имеют свободные концы, растягиваются при нагрузке.
- Торсионные пружины – крутятся вокруг своей оси, преобразуя крутящий момент в силу.
- Листовые пружины – плоские полосы металла, изгибаемые в виде дуги.
Ключевые параметры, определяющие характеристики пружины
Каждая пружина характеризуется набором измеримых параметров, которые влияют на её жёсткость, рабочий диапазон и долговечность. Основные из них:
| Параметр | Описание | Влияние на работу |
|---|---|---|
| Диаметр проволоки (d) | Толщина использованного металлического стержня | Увеличение d повышает жёсткость и нагрузочную способность |
| Диаметр наружной витки (D) | Размер витка от центра до наружного края | Больше D – более гибкая пружина при той же проволоке |
| Число витков (n) | Общее количество полных оборотов | Большее n уменьшает жёсткость, расширяя диапазон деформации |
| Свободная длина (L₀) | Длина пружины без нагрузки | Определяет пространство, необходимое для установки |
| Коэффициент жёсткости (k) | Отношение силы к смещению (N/mm) | Ключевой показатель для расчёта нагрузки и подбора пружины |
Точное измерение этих параметров позволяет инженеру подобрать оптимальную пружину под конкретные условия эксплуатации, избегая пере- или недонагрузки.
Материалы, используемые в производстве пружин
Выбор материала напрямую определяет прочность, коррозионную стойкость и возможность термической обработки. Наиболее часто применяемые сплавы:
| Материал | Плюсы | Минусы | Типичные применения |
|---|---|---|---|
| Углеродистая сталь (марка60, 65) | Высокая упругость, доступность | Подвержена коррозии без защиты | Автомобильные подвески, бытовая техника |
| Нержавеющая сталь (AISI304, 316) | Отличная коррозионная стойкость | Сниженая упругость по сравнению с углеродистой | Медицинское оборудование, пищевые машины |
| Титановые сплавы | Лёгкость, высокая прочность, устойчивость к коррозии | Дорогостоящий материал, сложная обработка | Аэрокосмические детали, высокотехнологичные устройства |
| Музыкальная проволока (хром-ванадиевая сталь) | Высокая упругость, предсказуемые свойства | Ограниченный диапазон температур | Точные механизмы, часы, музыкальные инструменты |
Для каждой задачи подбирают материал, учитывая требуемую жёсткость, уровень нагрузки и условия эксплуатации (влага, температура, химическая среда).
Этапы технологического процесса изготовления пружин
Производство пружин состоит из последовательных операций, каждая из которых контролируется специализированным оборудованием и строгими нормативами. Отклонения на любой стадии могут привести к ухудшению эксплуатационных характеристик готового изделия.
- Разработка чертежей и расчёт параметров.
- Выбор и подготовка сырья (резка проволоки, проверка химического состава).
- Термическая обработка проволоки (отжиг, закалка).
- Намотка (ручная или автоматическая) в соответствии с заданными параметрами.
- Термическая обработка готовой пружины (закалка, отпуск).
- Поверхностная обработка (покрытие, гальваника, лак).
- Контроль размеров и механических свойств.
- Упаковка и маркировка.
Технология намотки и закручивания проволоки
Самый критический этап – формирование витков. Современные автоматические станки способны регулировать диаметр проволоки, шаг витка и напряжение в реальном времени, что гарантирует стабильность параметров даже при больших партиях. При небольших тиражах используют ручные или полуавтоматические машины, где оператор контролирует процесс визуально и с помощью измерительных инструментов.
Для пружин с высоким коэффициентом жёсткости часто применяют метод «мокрой намотки», при котором проволока предварительно смазывается специальным составом, снижающим трение и позволяющим получить более плотные витки без риска повреждения материала.
Термическая обработка: от закалки до отжига
После намотки пружина проходит несколько термических циклов. Закалка при высокой температуре (около 850 °C) и последующее быстрое охлаждение усиливают прочность, но могут привести к хрупкости. Поэтому в большинстве случаев применяется отпуск (отжига) при умеренных температурах (400–600 °C), который восстанавливает пластичность и уменьшает внутренние напряжения. Точные параметры температурных режимов фиксируются в технологической карте каждой партии.
Контроль качества и тестирование готовых пружин
Контроль качества охватывает как визуальный осмотр, так и измерения физических характеристик. На каждом этапе проверяется соответствие изделия установленным стандартам, а готовая пружина проходит серию испытаний, подтверждающих её надёжность в реальных условиях эксплуатации.
Методы измерения основных характеристик
- Измерение диаметров проволоки и наружного диаметра с помощью микрометров.
- Определение свободной длины и количества витков визуально и с помощью калибровочных шаблонов.
- Тестирование жёсткости на специализированных стендах, где фиксируют зависимость силы от смещения.
- Испытание на усталость: многократное сжатие‑разжатие до разрушения, что позволяет оценить срок службы.
Сертификация и соответствие стандартам
Для большинства отраслей (автомобилестроение, медицинская техника, аэрокосмос) существуют национальные и международные стандарты (ГОСТ, ISO, SAE). Пружины, прошедшие сертификацию, получают маркировку, указывающую материал, допуски и максимальную нагрузку. Наличие сертификата упрощает дальнейшую интеграцию изделия в сложные механизмы и гарантирует покупателю соответствие заявленным характеристикам.
Факторы, влияющие на стоимость изготовления пружин
Стоимость определяется сочетанием нескольких переменных: выбранный материал, сложность геометрии, объём партии, требуемая точность и дополнительные обработки (покрытие, антикоррозионная защита).
| Фактор | Влияние на цену | Примерные диапазоны (за1000 шт.) |
|---|---|---|
| Материал | Базовая стоимость сырья | Углеродистая сталь – 150 000 ₽; Нержавеющая – 250 000 ₽; Титан – 500 000 ₽ |
| Сложность формы | Трудоёмкость процесса намотки | Простая (сжатие) – 80 000 ₽; Крутильная – 130000 ₽ |
| Термическая обработка | Энергозатраты и оборудование | Без обработки – 30 000 ₽; Полный цикл (закалка+отпуск) – 70 000 ₽ |
| Поверхностная отделка | Дополнительные материалы и время | Без покрытия – 0 ₽; Гальваника – 40 000 ₽; Порошковое покрытие – 60 000 ₽ |
| Объём партии | Экономия на масштабе | 1 000 шт. – базовый; 10 000 шт. – снижение цены на 15% |
Как оптимизировать затраты без потери качества
- Выбирать материал с учётом реальных нагрузок, а не максимального потенциала.
- Стандартизировать геометрию, если проект допускает небольшие отклонения от идеального.
- Планировать производство крупными партиями, чтобы использовать экономию масштаба.
- Объединять несколько операций (например, комбинировать гальваническое покрытие с отжигом) в одном технологическом цикле.
- Проводить предварительные расчёты в CAD‑программах, чтобы избежать лишних прототипов.
Понимание всех аспектов изготовления пружин позволяет не только выбрать надёжного поставщика, но и самостоятельно оценить техническую целесообразность проекта. Тщательная проработка параметров, правильный выбор материалов и строгий контроль качества становятся залогом того, что пружина будет работать без сбоев в течение всего срока службы изделия, в котором она применяется.
