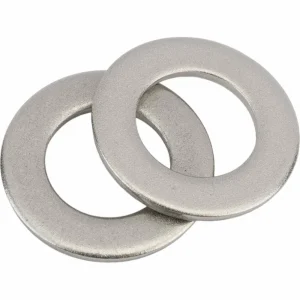

Любой, кто работает с машинами, механизмами или строительными конструкциями, быстро понимает, насколько важна каждая деталь в системе. Плоская шайба из нержавеющей стали, отвечающая требованиям DIN 125, часто оказывается тем «молчаливым героем», который распределяет нагрузку, защищает резьбу от повреждений и повышает надёжность соединения. В этой статье мы подробно разберём, какие размеры и свойства у такой шайбы, какие материалы применяются, где она применяется и как правильно подобрать изделие под конкретные задачи.
Что входит в стандарт DIN 125
Стандарт DIN 125 по ссылке определяет геометрию плоских шайб, которые используются в комбинации с болтами, винтами и шпильками. В отличие от более крупных форматов, такие шайбы рассчитаны на небольшие диаметры резьбы – от M3 до M 24. Основные требования охватывают внутренний диаметр (d), наружный диаметр (D) и толщину (t), а также допустимые отклонения от номинальных размеров. Это гарантирует взаимозаменяемость изделий разных производителей без потери точности.
Ключевые параметры по размерным рядам
Для каждой номинальной резьбы в таблице ниже указаны три базовых измерения. При выборе важно сравнить требуемый внутренний диаметр с размером резьбы, а также убедиться, что наружный диаметр подходит к пространству вокруг соединения.
| Номинал (М) | Внутренний диаметр d,мм | Наружный диаметр D, мм | Толщина t, мм |
|---|---|---|---|
| M3 | 2,5 | 6,8 | 0,9 |
| M 6 | 5,0 | 10,0 | 1,5 |
| M 8 | 6,8 | 13,5 | 1,7 |
| M 10 | 8,5 | 16,5 | 2,0 |
| M 12 | 10,2 | 19,5 | 2,2 |
| M 16 | 13,5 | 25,0 | 2,5 |
| M 20 | 17,0 | 31,0 | 2,9 |
| M 24 | 20,5 | 38,0 | 3,2 |
Материал: нержавеющая сталь
Нержавеющая сталь обеспечивает стойкость к коррозии, сохраняет механические свойства при широком диапазоне температур и не оставляет следов на сопрягаемых деталях. Наиболее часто использующиеся марки – AISI 304, AISI 316 и AISI 321. Выбор зависит от условий эксплуатации: наличие агрессивных сред, температурные колебания и требования к гигиеничности.
Сравнительная таблица марок стали
| Марка стали | Химический состав (основные элементы) | Коррозионная стойкость | Типичные применения |
|---|---|---|---|
| AISI 304 | Cr 18‑20 %, Ni8‑10, Mn ≤2 % | Хорошая в умеренных агрессивных средах | Пищевое оборудование, бытовая техника, общие конструкции |
| AISI 316 | Cr 16‑18 %, Ni 10‑14 %, Mo 2‑3 % | Отличная в морской воде и хлорсодержащих растворах | Судовые детали, химический сектор, медицинские инструменты |
| AISI 321 | Cr 17‑19 %, Ni 9‑12 %, Ti 5‑9 % | Устойчивость к высоким температурам и отжигу | Теплообменники, автотранспорт, аэрокосмические детали |
Прочностные характеристики и допуски
Независимо от выбранного материала, плоская шайба должна выдерживать предельные нагрузки, возникающие в резьбовых соединениях. Основные показатели – пределучести (σ0,2) и предел прочности на разрыв (σu). Для AISI 304 характерны значения σ0,2≈215 МПа и σu≈520 МПа, а у AISI 316 они несколько выше за счёт добавления молибдена.
Допуски по размерам строго регламентированы: отклонение внутреннего диаметра не более ±0,05 мм, наружного – ±0,1 мм, толщина – ±0,02 мм. Такие ограничения позволяют гарантировать, что шайба будет надёжно фиксировать болт без излишнего зазора.
Области применения плоских нержавеющих шайб DIN125
- Автомобильные узлы: крепление подрамников, тормозных суппортов, крепежа двигателей.
- Машиностроение: сборка станков, конвейеров, гидравлических систем.
- Электротехническое оборудование: монтаж распределительных коробок, крепление клеммных блоков.
- Санитарно‑техническая сфера: крепление смесителей, душевых систем, фильтров.
- Пищевая промышленность: оборудование, контактирующее с продуктами, где важна гигиеничность.
Как подобрать оптимальную шайбу
Выбор начинается с определения номинального размера резьбы и нагрузки, которую соединение будет нести. Затем следует сравнить требуемый внутренний диаметр с размером болта, убедиться, что наружный диаметр не превышает свободное пространство вокруг детали, и подобрать толщину, способную распределить нагрузку без деформаций.
Проверка геометрии
В идеале измеряют внутренний диаметр при помощи микрометра, а наружный – штангенциркулем. Точность измерений помогает избежать подгонки «на ощупь», которая часто приводит к микроскопическим зазорам и последующим протечкам в системе.
Оценка нагрузки
Для статических соединений достаточно стандартной толщины, указанной в таблице. Если предполагаются динамические нагрузки, вибрации или температурные перепады, рекомендуется увеличить толщину на 10‑20 % и выбирать марку стали с более высоким пределом текучести, например, AISI 316.
Совместимость материалов
При соединении деталей из разных металлов важно учесть возможность электрохимической коррозии. Нержавеющая сталь в сочетании с алюминием или медью может требовать изоляционных прокладок, чтобы предотвратить гальванический эффект.
Технология установки
Правильный монтаж гарантирует, что шайба выполнит свою функцию без преждевременного износа. Сначала необходимо очистить поверхность от загрязнений, ржавчины и смазки. Затем ставят шайбу на резьбовое соединение, прижимая её к детали.
Методы крепления
- Ручной закрут – подходит для небольших нагрузок и небольших размеров (M3‑M8).
- Крутильный момент – использование динамометрического ключа для точного контроля нагрузки, рекомендуется для критических узлов.
- Приваривание – редкий случай, когда требуется постоянное фиксирование, обычно в тяжелой промышленности.
Экономический аспект
Стоимость плоской нержавеющей шайбы варьируется в зависимости от размера, марки стали и объёма заказа. При небольших партиях цены могут быть выше из‑за упаковки и логистики, тогда как крупные закупки позволяют достичь экономии до30 %.
Примерная ценовая сетка (за1 шт.)
| Номинал (М) | Материал | Цена,₽ | Объём,шт. |
|---|---|---|---|
| M6 | AISI 304 | 12 | 1– 99 |
| M 6 | AISI 304 | 9 | 100– 999 |
| M 12 | AISI 316 | 22 | 1 – 99 |
| M12 | AISI 316 | 18 | 100– 999 |
| M 20 | AISI 321 | 35 | 1 – 99 |
| M 20 | AISI 321 | 30 | 100– 999 |
Сравнение с альтернативными решениями
Существует несколько вариантов крепёжных элементов, которые могут заменить плоскую нержавеющую шайбу, но каждый из них имеет свои ограничения.
| Тип элемента | Материал | Коррозионная стойкость | Преимущества | Недостатки |
|---|---|---|---|---|
| Обычная стальная шайба | Углеродистая сталь | Низкая | Дешевая | Подвержена ржавчине, ограничена в агрессивных средах |
| Пластмассовая шайба | ПВХ, PTFE | Высокая | Лёгкая, электроизоляция | Низкая прочность, не подходит для высоких нагрузок |
| Полимерная (нейлоновая) шайба | Нейлон | Средняя‑высокая | Устойчивость к износу, хорошая гибкость | Ограничения по температуре, возможна деформация |
| Плоская нержавеющая шайба DIN125 | Нержавеющая сталь (304/316/321) | Очень высокая | Прочность, стойкость к коррозии, совместимость с большинством металлов | Более высокая стоимость по сравнению с обычными стальными шайбами |
Практические рекомендации по обслуживанию
- Регулярно проверяйте состояние шайбы в местах повышенной нагрузки – появление вмятин или трещин сигнализирует о необходимости замены.
- При работе в агрессивных средах (соль, химические растворы) предпочтительно использовать марку AISI 316, так как молибден повышает стойкость к коррозии.
- Если соединение подвергается частой разборке, выбирайте шайбу с гладкой поверхностью, чтобы избежать царапин на резьбе.
- Для критических узлов фиксируйте момент затяжки с помощью динамометрического ключа, записывая значения в техническую документацию.
- При замене старой шайбы на нержавеющую рекомендуется очистить поверхность антикоррозийным средством, чтобы исключить прежний ржавый слой.
Плоская нержавеющая шайба DIN 125 – это надёжный и универсальный элемент, который сочетает в себе точные размеры, высокую прочность и стойкость к агрессивным воздействиям. Тщательный подбор материала, правильный расчёт размеров и соблюдение рекомендаций по установке позволяют использовать её в самых разнообразных отраслях, от автомобилестроения до пищевой промышленности, без риска преждевременного выхода из эксплуатации. При правильном подходе к выбору и обслуживанию эта небольшая деталь способна обеспечить долговременную защиту и стабильность любого резьбового соединения.
