Радиографический контроль (РК) остаётся одним из самых надёжных методов неразрушающего контроля (НК) трубопроводных систем. Он позволяет визуализировать внутренние дефекты, такие как трещины, коррозионные полости и включения, без необходимости разрушения изделия. В статье рассматриваются физические основы метода, его разновидности, оборудование, порядок проведения испытаний, а также требования к безопасности и интерпретации полученных изображений.
Основные принципы радиографического контроля
Радиографический контроль труб заключается в том, что излучение (рентгеновское или гаммалучевое) проходит через проверяемый объект и фиксируется на детекторе. В местах, где материал более низкую плотность или присутствуют дефекты, интенсивность излучения изменяется, что формирует контраст изображение. Чем лучше контраст, тем легче выявить скрытые недостатки.
Физика взаимодействия излучения с материалом
При прохождении через металл излучение подверется поглощению и рассеянию. Поглощение определяется коэффициентом линейного ослабления, который зависит от энергии излучения и атомного номера материала. Рассеяние, в свою очередь, создаёт шум на изображении, снижающий чёткость детали. Выбор энергии луча – компромисс между проникающей способностью и контрастностью.
Поглощение и рассеяние
Для тонкостенных труб предпочтительны рентгеновские лучи с энергией 150–250 кэВ, а для толстостенных – гамма‑излучение, например, изотопы 60Co (1,17 МэВ) или 192Ir (0,38 МэВ). При этом необходимо учитывать геометрию объекта и угол падения луча, чтобы избежать геометрических искажений.
Виды радиографических методов
- Рентгеновская радиография – использует рентгеновскую трубку, регулируемую по напряжению и току.
- Гамма‑радиография – основана на радиоактивных источниках, обеспечивает большую проникацию.
- Цифровая радиография (DR) – фиксирует изображение в цифровом виде, упрощая последующий анализ.
- Флюоресцентная радиография (FR) – применяется в сочетании с флюоресцентными пленками для повышения чувствительности.
Сравнительная таблица методов
| Метод | Энергетический диапазон | Плюсы | Минусы |
|---|---|---|---|
| Рентгеновская радиография | 100 – 300 кэВ | Регулируемая энергия, компактность оборудования | Ограниченная проникающая способность |
| Гамма‑радиография | 0,3 – 1,5 МэВ | Высокая проникающая способность, возможность работы на больших расстояниях | Необходимость обращения с радиоактивными источниками |
| Цифровая радиография | Широкий диапазон | Быстрая обработка, возможность автоматического обнаружения дефектов | Высокая стоимость детекторов |
| Флюоресцентная радиография | 150 – 400 кэВ | Повышенная чувствительность к мелким дефектам | Требует специальной обработки пленок |
Оборудование и подготовка к испытанию
Для проведения радиографического контроля труб необходим набор специализированных средств:

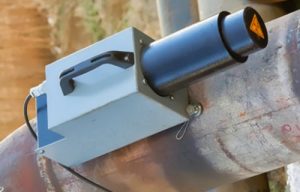

- Источники излучения (рентгеновская трубка или радиоактивный изотоп).
- Детекторы: пленочные, цифровые (CCD/CMOS) или фотопленки.
- Системы позиционирования и фиксации источника и детектора.
- Защитные средства: свинцовые щиты, перчатки, дозиметры.
- Средства очистки поверхности трубы от коррозии и загрязнений.
Перед началом работы следует выполнить калибровку оборудования, проверить уровень активности источника и установить оптимальные параметры экспозиции в соответствии с толщиной и материалом трубы.
