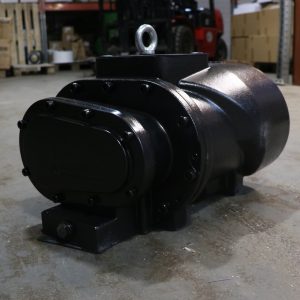

Винтовой блок – сердце любой современной компрессорной установки. Он преобразует вращательное движение электродвигателя в сжатие газа, обеспечивая стабильный поток, высокий КПД и длительный срок службы. При правильном подборе и обслуживании винтовой блок позволяет сократить энергозатраты, снизить уровень шума и повысить надежность всей системы. В этой статье раскрываются основные типы винтовых блоков, их технические характеристики, критерии выбора, порядок монтажа и рекомендации по обслуживанию.
Классификация винтовых блоков по конструкции и назначению
Существует несколько вариантов конструкции винтовых блоков VMX 45 RD, каждый из которых ориентирован на определённый диапазон давления, объёма подачи и тип газа. Выбор зависит от требуемой производительности, условий эксплуатации и бюджета проекта.
Одноступенчатые винтовые блоки
Одноступенчатые решения применяются в системах с небольшими перепадами давления (до0,8 МПа) и умеренными расходами. Их простая конструкция облегчает обслуживание, а компактные габариты позволяют размещать блок в ограниченных помещениях.
Двухступенчатые винтовые блоки
Для задач, где требуется более высокое конечное давление (от1,0 до1,8 МПа) и большие объёмы, используют двухступенчатые блоки. Сжатие газа происходит в два этапа, что повышает энергоэффективность и уменьшает тепловую нагрузку на каждую ступень.
Винтовые блоки с переменным объёмом
Эти блоки оснащены регулируемыми зазорами между винтами, что позволяет менять объём подачи без остановки машины. Такой вариант востребован в процессах, где нагрузка меняется в реальном времени.
Технические параметры, определяющие эффективность
Для сравнения разных моделей удобно использовать таблицу, где указаны ключевые характеристики. При анализе следует обратить внимание на коэффициент полезного действия (КПД), тип уплотнений, материал винтов и степень защиты от внешних факторов.
| Модель | Тип конструкции | Максимальное давление, МПа | Производительность, м³/ч | КПД, % | Уплотнение | Степень защиты |
|---|---|---|---|---|---|---|
| VB‑100 | Одноступенчатый | 0,8 | 120 | 88 | Кольцевое | IP54 |
| VB‑200 | Двухступенчатый | 1,5 | 250 | 92 | Кольцевое + магнитное | IP65 |
| VB‑300 | Переменный объём | 1,2 | 180 | 90 | Кольцевое | IP55 |
Критерии выбора винтового блока для конкретного проекта
Принятие решения о покупке должно базироваться на нескольких взаимосвязанных факторах. Ниже перечислены основные пункты, которые следует проанализировать перед оформлением заказа.
- Диапазон давления и требуемый конечный уровень сжатия. Если система работает в режиме высокого давления, предпочтительнее двухступенчатый блок.
- Объём подачи газа. Для больших производственных линий нужен блок с высокой производительностью.
- Тип газа. Некоторые модели оптимизированы под сжатие воздуха, другие – под кислород, азот или смеси, требующие особой стойкости к коррозии.
- Условия эксплуатации. Влага, пыль, экстремальные температуры требуют блоков с повышенной степенью защиты (IP65 и выше).
- Энергоэффективность. Чем выше КПД, тем меньше расходов на электроэнергию и ниже тепловая нагрузка.
- Возможность регулировки объёма. При переменных нагрузках выбирают блоки с регулируемым зазором.
Этапы монтажа винтового блока
Подготовка площадки и базовой конструкции
Перед установкой необходимо обеспечить ровную, виброизолированную основу. Стальные рамы или бетонные плиты с антивибрационными прокладками снижают передачу вибраций на окружающие конструкции и продлевают срок службы уплотнений.
Установка электродвигателя и привода
Электродвигатель подбирается с учётом требуемого крутящего момента и скорости вращения винтов. При соединении используется гибкая муфта, позволяющая компенсировать небольшие несоответствия в выравнивании и уменьшать нагрузку на подшипники.
Подключение системы смазки и охлаждения
Большинство винтовых блоков работают в системе циркуляции масла. Трубопроводы, фильтры и насосы должны быть размещены так, чтобы обеспечить равномерный поток смазочного материала и предотвратить перегрев.
Проверка уплотнений и тестовый запуск
После сборки проверяют герметичность всех соединений, устанавливают датчики давления и температуры. При первом запуске блок работает на пониженных оборотах, что позволяет обнаружить возможные отклонения в работе уплотнений.
Регламент обслуживания и профилактика
Регулярный уход за винтовым блоком гарантирует стабильную работу и минимизирует риск аварийных остановок. Ниже приведён перечень основных мероприятий, которые следует включать в план технического обслуживания.
- Ежемесячный контроль уровня масла и его качества; при обнаружении загрязнений – замена.
- Квартальная проверка состояния уплотнений, замена при появлении трещин или износа.
- Полугодовой осмотр подшипников, смазка и при необходимости замена подшипниковых комплектов.
- Раз в год полная диагностика винтовых пар: измерение зазора, проверка геометрии винтов, коррекция при необходимости.
- Контроль параметров работы (давление, температура, вибрация) с помощью датчиков и программных систем мониторинга.
Покупка винтового блока: где искать надёжного поставщика
Рынок предлагает широкий спектр производителей, однако выбор следует делать в пользу компаний, предоставляющих полную техническую поддержку, гарантийное обслуживание и возможность индивидуального проектирования. При контакте с поставщиком рекомендуется запросить:
- Техническую документацию и сертификаты соответствия.
- Примеры реализованных проектов с аналогичными параметрами.
- Условия сервисного обслуживания и сроки реагирования на заявки.
- Варианты доставки, включая монтажные бригады.
Сравнительная таблица условий поставки от трёх ведущих компаний
| Компания | Средняя цена за блок, ₽ | Срок изготовления | Условия доставки | Гарантийный срок | Сервисное обслуживание |
|---|---|---|---|---|---|
| КомпрессТех | 1250000 | 10‑12 дней | Бесплатно до200км | 5 лет | Круглосуточный,2‑часовой выезд |
| ВинтСервис | 1180000 | 7‑9 дней | Платно,150км | 7 лет | Плановые осмотры раз в полгода |
| ЭнергоКомпресс | 1300000 | 14‑16 дней | Бесплатно до100км | 10 лет | Полный пакет диагностики и ремонта |
Часто задаваемые вопросы о винтовых блоках
Какие типы уплотнений наиболее надёжны?
Кольцевые уплотнения из полимера с добавлением графита обеспечивают длительный срок службы при высоких температурах. Для особо агрессивных сред часто используют комбинированные кольцевые‑магнитные системы.
Можно ли использовать один блок для разных газовых смесей?
Да, при условии, что материал винтов и уплотнений совместим с химическим составом всех предполагаемых смесей. Важно уточнить у производителя список совместимых газов.
Какой уровень шума ожидается от современного винтового блока?
Шумовая характеристика измеряется в дБ(A). Современные модели с шумоизоляционными корпусами работают в диапазоне65‑78дБ(A), что позволяет размещать их вблизи рабочих помещений без значительного дискомфорта.
Нужна ли дополнительная система охлаждения?
Для блоков, работающих при длительных нагрузках и высоких давлениях, рекомендуется установка воздушного или жидкостного охладителя. Это снижает температуру масла и продлевает срок службы подшипников.
Подведение итогов
Выбор винтового блока – решение, от которого зависят эффективность, надёжность и экономичность всей компрессорной установки. Тщательный анализ технических параметров, правильный монтаж и плановое обслуживание позволяют достичь оптимального результата и обеспечить бесперебойную работу оборудования на протяжении многих лет.
