В мире трубопроводной арматуры существует множество устройств, предназначенных для управления потоками жидкостей и газов. Среди всего этого разнообразия особое место занимают затворы дисковые поворотные межфланцевые — компактные, надёжные и высокоэффективные механизмы, которые стали настоящим стандартом в самых разных отраслях промышленности. Их конструкция, основанная на простом, но гениальном принципе поворотного диска, позволяет с минимальными затратами энергии перекрывать магистрали огромного диаметра, обеспечивая при этом впечатляющую герметичность и долговечность. В этой статье подробно рассматривается устройство, принципы выбора и эксплуатации этой незаменимой арматуры.
Конструкция и принцип действия дискового затвора

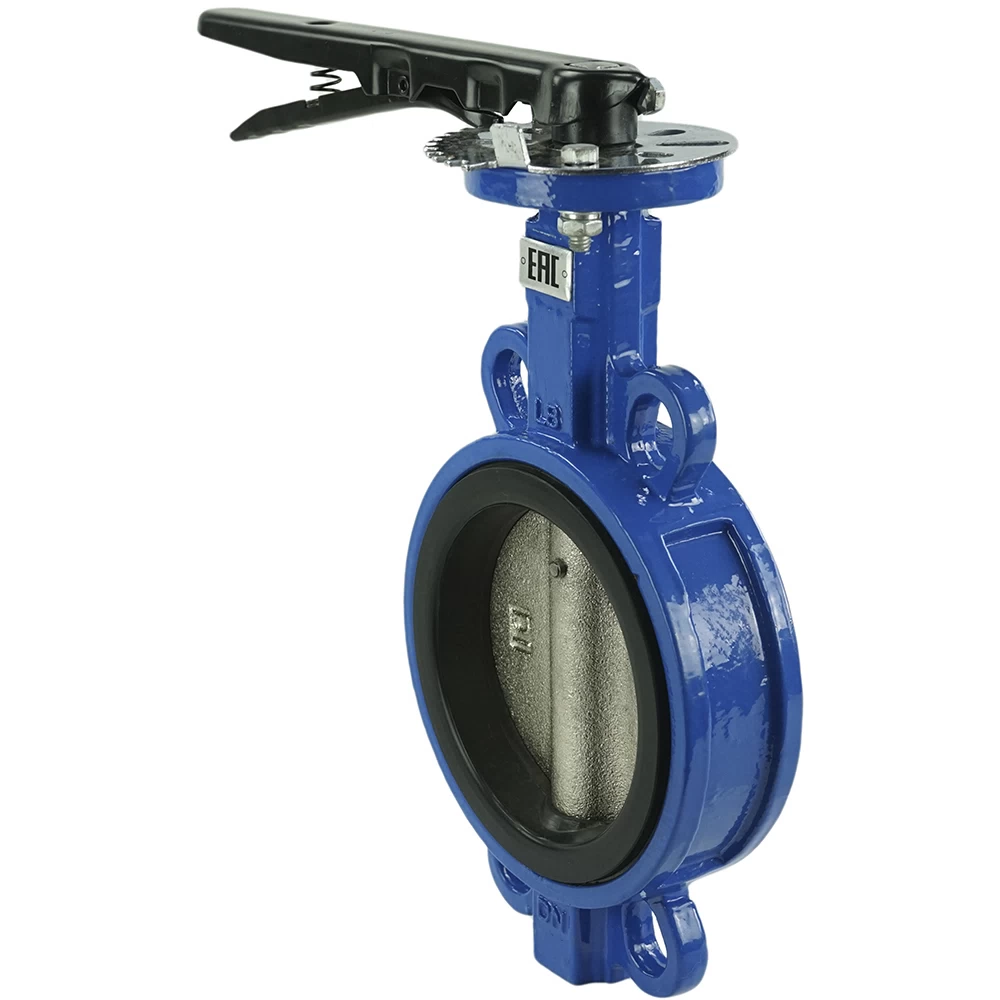

Основой любого дискового поворотного затвора https://xn--80aaaaa1b0bfijmdc1ap0q.xn--p1ai/catalog/zatvory/zatvory-chugunnye/zatvory-diskovye-povorotnye/ является корпус, внутри которого расположен запирающий элемент в виде диска, закреплённого на штоке (валу) . Принцип действия предельно прост, но именно эта простота и обеспечивает ему высокую надёжность. Шток, проходящий через корпус, соединён с диском, который может вращаться вокруг своей оси. Когда рукоятка или привод поворачивает шток на 90 градусов, диск также поворачивается, либо полностью перекрывая проходное сечение трубы, либо открывая его для свободного прохода среды .
Такая конструкция обладает рядом неоспоримых преимуществ. Во-первых, она обеспечивает быстрый отклик — для полного открытия или закрытия затвора требуется всего лишь четверть оборота. Во-вторых, в открытом положении диск практически не создаёт препятствий потоку, что минимизирует гидравлические потери . Кроме того, ключевым элементом, определяющим герметичность и долговечность устройства, является уплотнительная манжета, или седло, которое плотно облегает диск в закрытом положении. В большинстве межфланцевых затворов эту роль выполняет эластомерная обкладка корпуса, которая одновременно служит уплотнителем для фланцевых соединений .
Типы присоединения к трубопроводу
Способ монтажа затвора определяет его принадлежность к одному из нескольких типов. Межфланцевый способ крепления выделяется своей универсальностью и технологичностью.
- Межфланцевый способ: затвор не имеет собственных ответных фланцев. Он устанавливается между двумя фланцами трубопровода и стягивается шпильками или болтами, проходящими через специальные отверстия в корпусе затвора . Такой способ монтажа значительно экономит место и снижает вес конструкции по сравнению с фланцевой арматурой .
- Фланцевый способ: корпус самого затвора оснащён фланцами, которые притягиваются к ответным фланцам трубопровода. Этот способ обеспечивает более жёсткое и надёжное соединение, но занимает больше места .
- Приварной способ: затвор приваривается к трубопроводу. Такое соединение считается неразъёмным и применяется для особо ответственных или сложных условий эксплуатации .
Классификация по конструкции запирающего диска
Надёжность работы затвора в значительной степени зависит от конструкции запирающего элемента. Существует несколько основных вариантов исполнения, каждый из которых рассчитан на определённые условия работы и требования к герметичности .
Концентрические затворы (тип «баттерфляй»)
Это самая простая и распространённая конструкция. В ней ось вращения диска проходит точно через его центр, а также через центр уплотнительного седла. Такой диск симметричен, и при закрытии он равномерно прижимается к эластомерной манжете по всему периметру . Эти затворы отличаются доступной ценой и лёгкостью управления, однако они чувствительны к абразивным частицам в среде, которые могут быстро повредить уплотнение. Кроме того, из-за трения диска о манжету в процессе работы ресурс таких уплотнений ограничен. Они идеально подходят для систем водоснабжения, отопления и других неагрессивных сред при умеренных температурах и давлениях .
Затворы с двойным и тройным эксцентриситетом
В этих конструкциях ось вращения диска смещена относительно центральной оси трубопровода и плоскости уплотнения . Двойной эксцентриситет позволяет диску выходить из зацепления с уплотнительным кольцом практически сразу после начала открытия, что резко снижает износ и значительно увеличивает срок службы уплотнительной пары. Такие затворы обеспечивают более высокую герметичность и могут использоваться при повышенных давлениях .
Тройной эксцентриситет добавляет к этому ещё и коническую форму уплотнительных поверхностей диска и седла. Это позволяет изготавливать уплотнительную пару по принципу «металл по металлу», что делает арматуру пригодной для работы в экстремальных условиях — при очень высоких температурах (до +280°C) и в агрессивных средах, где эластомерные уплотнения неприменимы .
Материалы изготовления и их влияние на выбор
Долговечность и область применения затвора напрямую зависят от материалов, из которых изготовлены его основные части. Современный рынок предлагает огромное разнообразие решений для любых технических задач.
Материалы корпуса и диска
Корпус затвора должен быть прочным, коррозионно-стойким и технологичным в производстве. Наиболее распространёнными материалами являются:
- Чугун: самый популярный и экономичный материал для корпусов. Ковкий чугун (GGG40, EN-GJS-400-15) обладает высокой прочностью и отлично подходит для систем водоснабжения и отопления . Корпуса, как правило, покрываются антикоррозионным эпоксидным порошковым покрытием для дополнительной защиты .
- Нержавеющая сталь: используется в пищевой, химической и фармацевтической промышленности, где необходима абсолютная чистота и стойкость к агрессивным средам .
- Углеродистая сталь: применяется для магистральных трубопроводов с высокими давлениями и температурами .
Диск, как запирающий элемент, должен быть устойчивым к коррозии и абразивному износу. Чаще всего его изготавливают из нержавеющей стали (AISI 304, AISI 316) или чугуна с никелевым покрытием .
Материалы уплотнений (манжет)
Выбор материала эластомерного уплотнения — это критический параметр, который определяет совместимость затвора с рабочей средой и её температурой .
- EPDM (этилен-пропиленовый каучук): универсальный материал для воды, горячей воды до +130°C, пара и многих неорганических кислот. Отличается хорошей стойкостью к атмосферным воздействиям .
- NBR (нитрильный каучук): устойчив к маслам, нефтепродуктам и топливу. Рабочая температура обычно до +80°C. Идеален для систем с жидкими углеводородами .
- VITON (фторкаучук): превосходно выдерживает высокие температуры (до +180°C), устойчив к широкому спектру химикатов, включая щелочи и сильные кислоты. Является решением для самых агрессивных и горячих сред .
Типы управления и приводы
Дисковые поворотные затворы могут управляться как вручную, так и автоматически, что позволяет интегрировать их в системы любой степени сложности .
Ручное управление
Самый простой и надёжный способ. Для затворов малых диаметров (до Ду 150-200 мм) достаточно усилия, прикладываемого к рычагу-рукоятке. Такое управление позволяет быстро и наглядно контролировать положение диска. Для арматуры большего диаметра или при работе с высокими давлениями применяются ручные редукторы. Червячные или цилиндрические редукторы значительно облегчают усилие, необходимое для поворота штока, делая управление плавным и безопасным .
Автоматизированные приводы
В системах с дистанционным управлением или в составе сложных автоматизированных технологических процессов используются различные виды приводов .
- Электрические приводы: обеспечивают точное позиционирование и легко интегрируются в системы АСУ ТП. Могут комплектоваться концевыми выключателями для автоматического контроля крайних положений «открыто-закрыто» .
- Пневматические и гидравлические приводы: отличаются высокой скоростью срабатывания и большим развиваемым усилием. Используются там, где имеется доступ к сжатому воздуху или рабочей жидкости, а также во взрывоопасных зонах .
Особенности монтажа и эксплуатации
Правильный монтаж и соблюдение условий эксплуатации являются залогом долгой и безаварийной работы дискового затвора. При установке межфланцевого затвора крайне важно, чтобы поверхности ответных фланцев были строго параллельны и очищены от грязи и заусенцев . Монтаж должен производиться без перекосов, а фланцы следует стягивать крест-накрест, чтобы избежать деформации корпуса и уплотнительной манжеты. Для большинства затворов не рекомендуется использовать дополнительные прокладки, так как манжета сама выполняет их функцию .
Перед вводом в эксплуатацию необходимо убедиться, что диск затвора свободно вращается, не касаясь внутренней поверхности трубы. Важно помнить, что дисковый затвор является запорно-регулирующей арматурой, однако его не рекомендуется длительное время использовать в режиме регулирования при промежуточных положениях диска (например, 15-70 градусов) на высокоскоростных потоках, так как это может привести к кавитации и быстрому износу уплотнения . Производители рекомендуют использовать дисковые затворы для запорных целей или для регулировки при небольших перепадах давления, чтобы обеспечить заявленный срок службы оборудования .
